ベローズ形伸縮管継手

空気・水・ガス・蒸気・油・排ガス等のあらゆる気体・液体を配管系を通じて輸送される製鉄・化 学・各種産業用プラントの動脈において、又、建築構造物の空調・衛生配管の温度差による伸縮の吸収・芯ズレ の吸収・振動吸収・地盤沈下・地震対策等に使用されます。

ベローズ形伸縮管継手仕様

エキスパンションジョイント(ベローズ)の保管および取付について

  • 梱包材(木箱・ダンボール箱)を落としたり、叩いたりしないで下さい。
  • 開梱後、輸送による損傷、打痕、異物混入などがないか確認して下さい。
    もし、それらを発見したら、速やかに取り除くか、製造元へ連絡して下さい。
  • 保管は高温多湿を避け、安全な場所でお願いします。
  • 配管終了まで、セットボルトを外さないで下さい。
  • 配管終了まで、保護材や吸湿乾燥剤を除去しないで下さい。
  • ベローズを吊上げる時は、指示通り、もしくは適切な部分に吊りフックをかけて下さい。
  • ベローズまたは、ベローズカバーにチェーンや吊りフックを絶対にかけないで下さい。
  • 溶接作業の際は、ベローズに耐溶接スパッタの保護シートを使用して下さい。
  • 塩化物を含む洗浄剤を使用しないで下さい。
  • スチールウールやワイヤーブラシで、ベローズを傷つけないで下さい。
  • ベローズは、捩じれを吸収出来ません。取付の際に、フランジボルト穴の位置合わせを無理矢理行わないで下さい。
  • 耐圧テストを行う前に、エキスパンションジョイントを固定させて下さい。
  • 設計圧力の1.5倍以内で試験を行って下さい。※セットボルトは推力保持用ではありません。

図面表紙ダウンロード

ダウンロード

製品一覧

エキスパンションジョイント

  • NK-6500・6600・6700

    標準自由式エキスパンションジョイント

    詳細情報

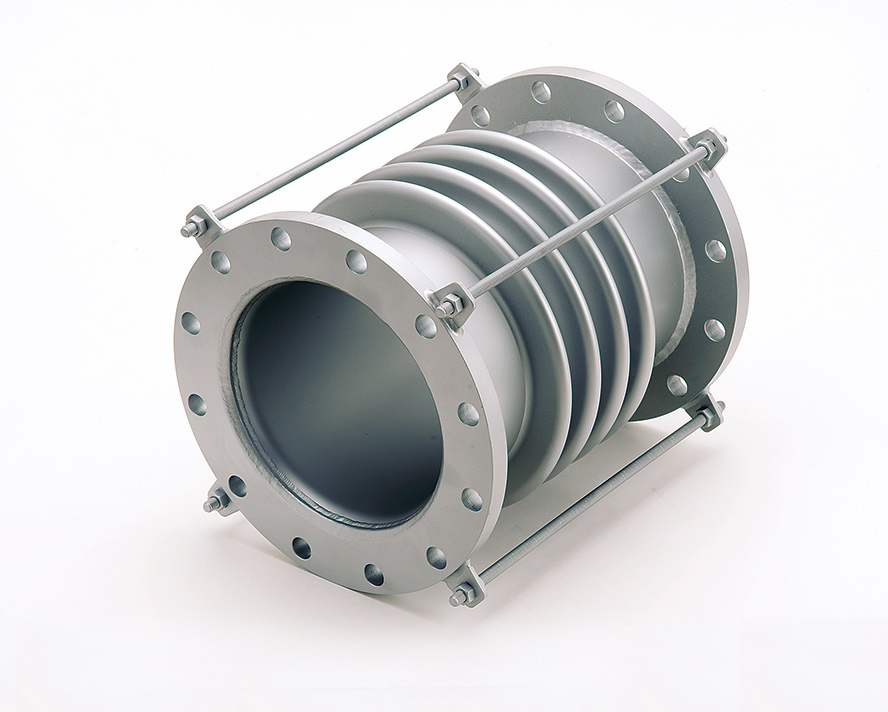

  • NK-6900

    高機能型エキスパンションジョイント

    詳細情報
  • NK-7300・NK-7300E

    排ガス用スーパージョイント

    詳細情報

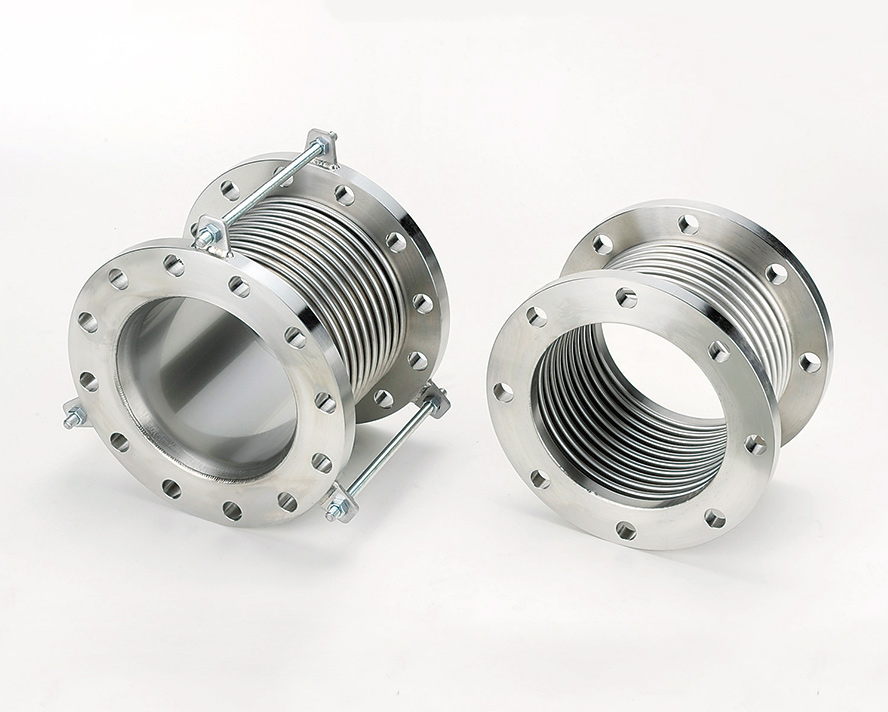

  • NK-7900・NK-7900E

    コンパクト型ライトジョイント

    詳細情報

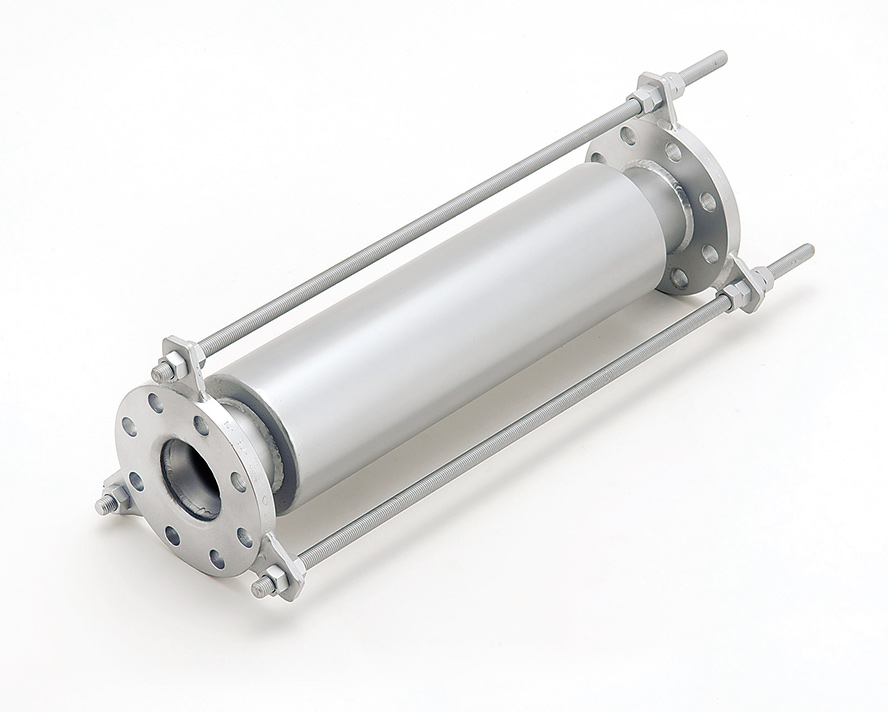

  • NK-7500・7700

    外筒式エキスパンションジョイント

    詳細情報

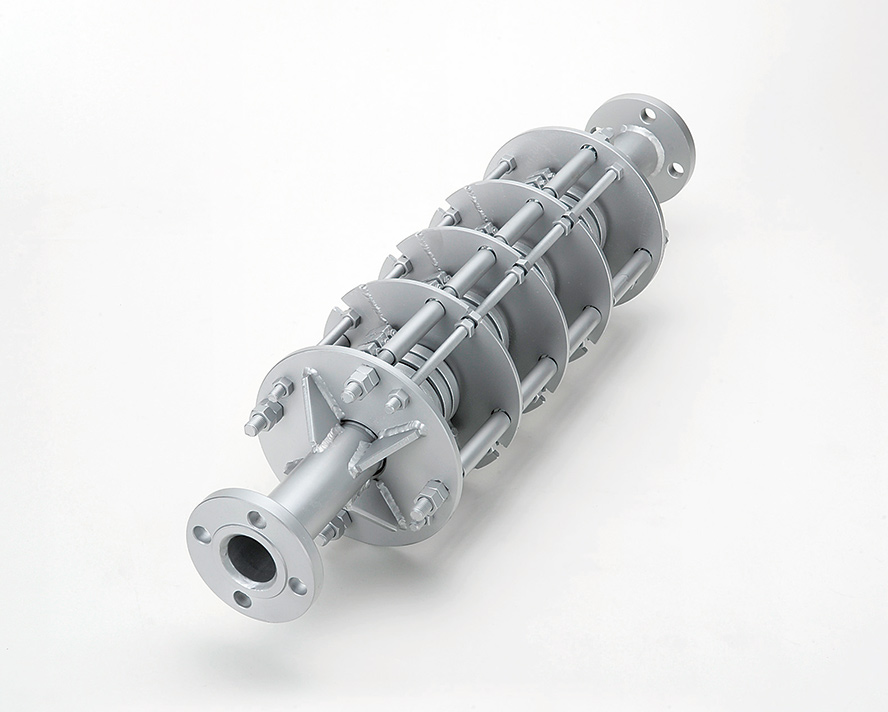

  • NK-7000・7100

    耐圧リング式エキスパンションジョイント

    詳細情報

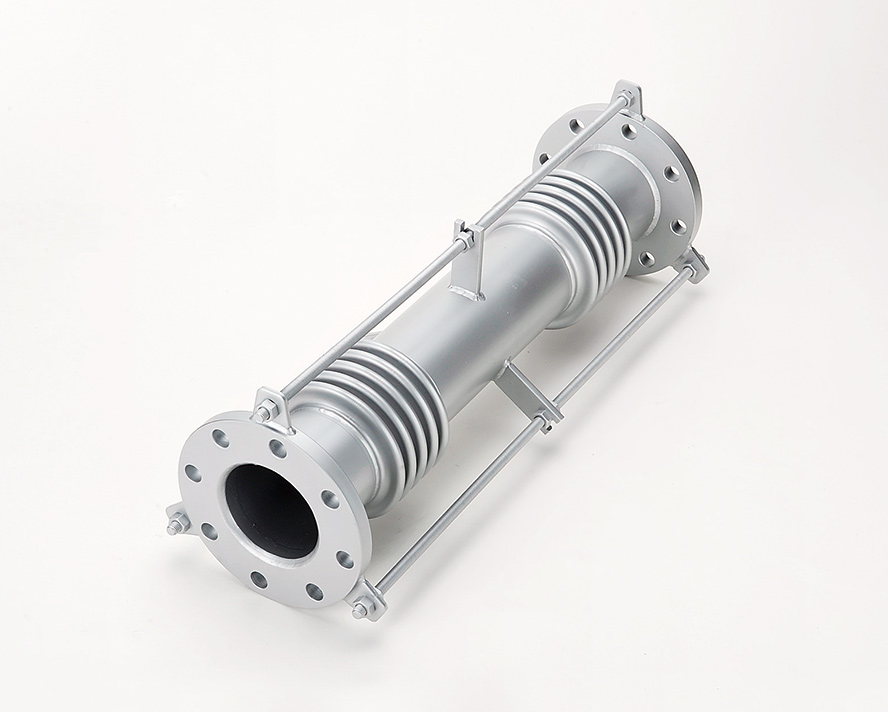

  • NK-6800

    標準ダブル型エキスパンションジョイント

    詳細情報

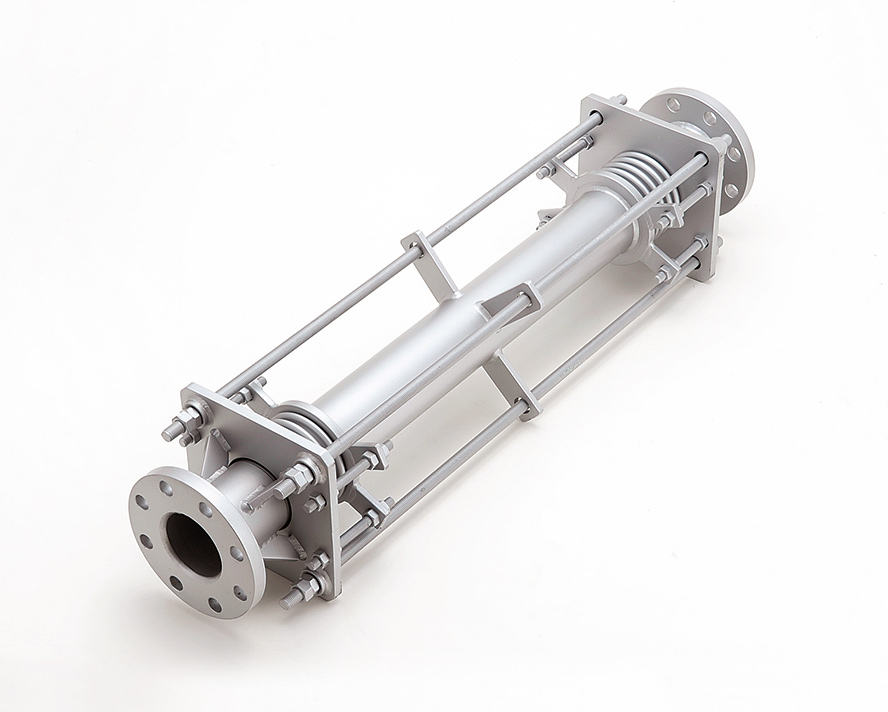

  • NK-7400

    ユニバーサル型エキスパンションジョイント

    詳細情報

特殊機能型エキスパンションジョイント

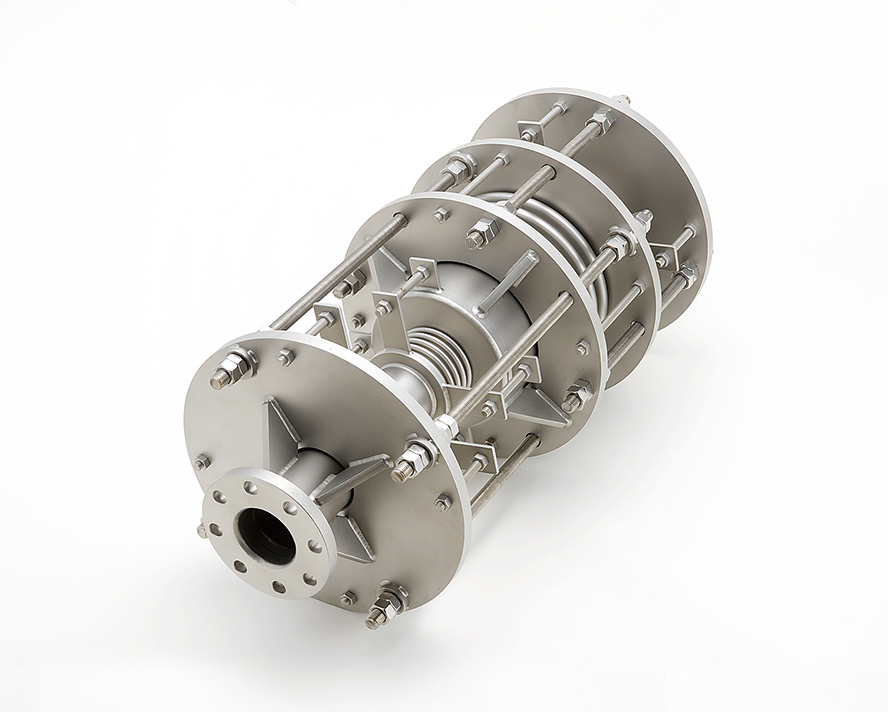

  • NK-8600

    直管圧力バランス式エキスパンションジョイント

    詳細情報
  • NK-8700

    曲管圧力バランス式エキスパンションジョイント

    詳細情報
  • NK-8300

    ヒンジ式エキスパンションジョイント

    詳細情報
  • NK-8400

    ジンバル式エキスパンションジョイント

    詳細情報
  • NK-10000

    角べローズ伸縮管継手

    詳細情報
  • NK-8900

    ノンメタリックエキスパンションジョイント

    詳細情報
