ベローズ形伸縮管継手

NK-7500・7700

外筒式エキスパンションジョイント

図面ダウンロード 仕様書ダウンロード

特徴

内筒と外筒でベローズを包み込む構造になっていて、大きな伸縮をしても座屈しにくい構造になっています。
NK-7500はシングルベローズ、NK-7700はダブルベローズ
適用流体：蒸気・排ガス・水・空気
適応ベローズ：MF・HF
材質：SUS304・SUS316L
※その他鋼種も製造可能です。
規格：JIS・ANSI・DIN

NK-7500

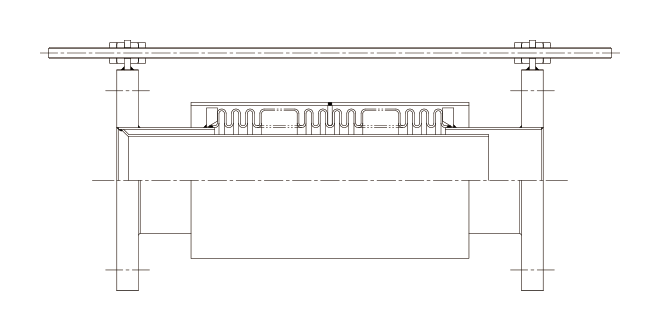

NK-7700

製品素材

①ベローズ SUS304・SUS316L・SUS310S
②内筒 SUS304・SUS316L・SUS310S
③外筒 炭素鋼・ステンレス鋼
④端管 炭素鋼・ステンレス鋼
⑤フランジ 炭素鋼・ステンレス鋼
⑥ネックリング 炭素鋼・ステンレス鋼
⑦中間リング 炭素鋼・ステンレス鋼
⑧タイロッド 炭素鋼・ステンレス鋼
⑨ホルダー 炭素鋼・ステンレス鋼

鋼種類一覧を見る

規格表

X=30 X=40 X=50 X=60 X=80 X=100
50A 560/34n 690/45n 820/56n 960/68n 1370/45w 1630/56w
65A 450/15n 540/20n 640/25n 730/30n 1070/20w 1260/25w
80A 600/20n 720/28n 820/34n 900/40n 1330/27w 1550/34w
100A 560/15n 680/20n 800/25n 900/30n 1320/20w 1550/25w
125A 500/8n 560/10n 650/13n 710/15n 860/20n 1380/13w
150A 500/8n 560/10n 650/13n 710/15n 860/20n 1380/13w
200A 520/8n 580/10n 670/13n 710/15n 860/20n 1380/13w
250A 520/8n 580/10n 670/13n 710/15n 860/20n 1380/13w
300A 520/8n 580/10n 670/13n 710/15n 860/20n 1380/13w
350A 520/6n 580/7n 680/9n 780/11n 1020/7w 1200/9w
400A 520/6n 580/7n 680/9n 780/11n 1020/7w 1200/9w
450A 540/6n 600/7n 700/9n 800/11n 1030/7w 1230/9w
500A 520/4n 590/5n 660/6n 730/7n 870/9n 1160/6w

※X=軸方向伸縮量(mm) 長さ/山数
