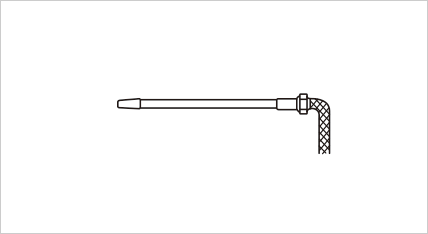

屈曲部分にエルボを使用して、チューブは真直に取り付けてください。
![](https://www.nfk-jp.com/wp-content/uploads/2018/03/img_techinfo-11.png)
![](https://www.nfk-jp.com/wp-content/uploads/2018/03/img_techinfo-12.png)

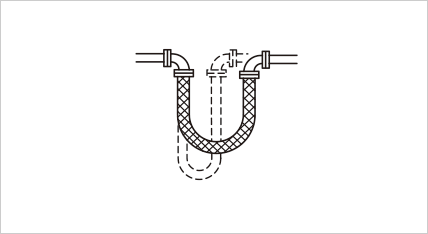

過度な屈曲はチューブを痛めます。
小さな曲げ部分にはパイプを使用して、チューブは許容曲げ半径を維持してお使いください。
![](https://www.nfk-jp.com/wp-content/uploads/2018/03/img_techinfo-21.png)
![](https://www.nfk-jp.com/wp-content/uploads/2018/03/img_techinfo-22.png)
![](https://www.nfk-jp.com/wp-content/uploads/2018/03/img_techinfo-23.png)
![](https://www.nfk-jp.com/wp-content/uploads/2018/03/img_techinfo-24.png)

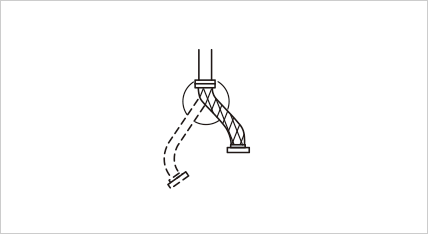

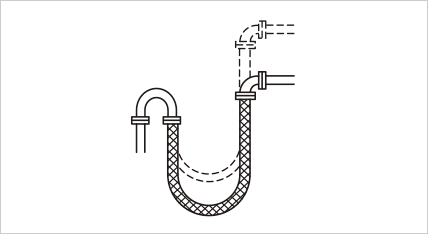

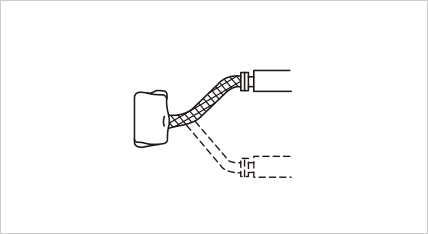

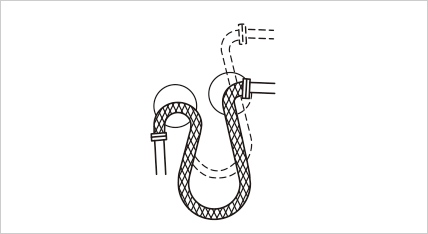

無理なU字S字配管での使用はチューブの寿命を著しく縮めま す。

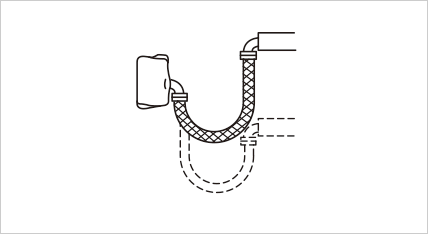

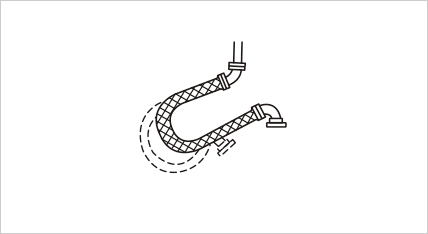

エルボの使用と、U字配管になるようにチューブの取り付けを行います。
![](https://www.nfk-jp.com/wp-content/uploads/2018/03/img_techinfo-31.png)
![](https://www.nfk-jp.com/wp-content/uploads/2018/03/img_techinfo-32.png)
![](https://www.nfk-jp.com/wp-content/uploads/2018/03/img_techinfo-33.png)
![](https://www.nfk-jp.com/wp-content/uploads/2018/03/img_techinfo-34.png)

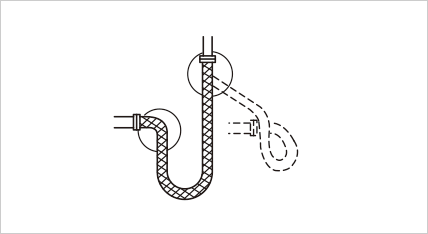

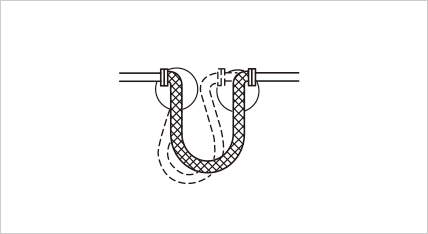

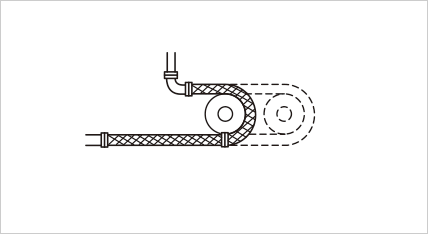

連続的に屈曲する箇所は、特に注意が必要です。
ホースの動きに同調する回転ローラを取り付けることにより、無理な屈曲は避けられます。
![](https://www.nfk-jp.com/wp-content/uploads/2018/03/img_techinfo-41.png)
![](https://www.nfk-jp.com/wp-content/uploads/2018/03/img_techinfo-42.png)

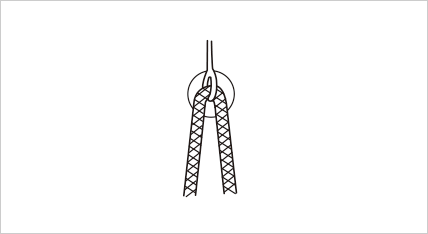

連続的な水平運動のため、チューブがねじれるような屈曲荷重は大変危険です。

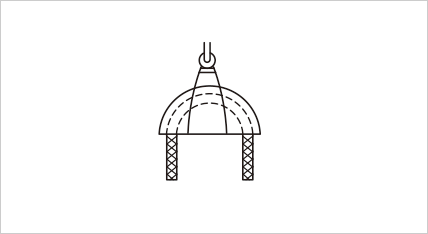

半円の滑車を取付けて、許容範囲を維持して下さい。
![](https://www.nfk-jp.com/wp-content/uploads/2018/03/img_techinfo-51.png)
![](https://www.nfk-jp.com/wp-content/uploads/2018/03/img_techinfo-52.png)

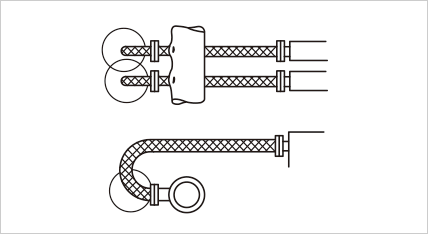

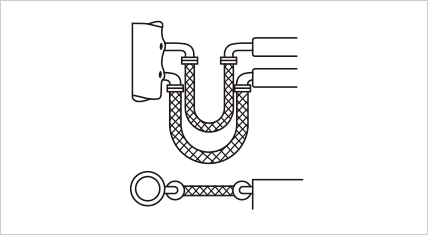

過度な屈曲は、チューブを破損します。

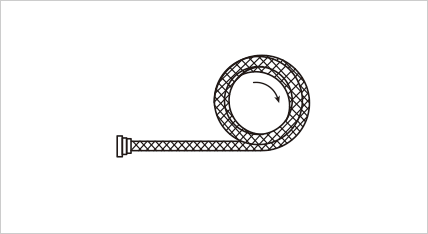

ロール巻きチューブの許容曲げ半径を維持して、引っ張り方向に対して無理のない形にロール巻を立てて下さい。
![](https://www.nfk-jp.com/wp-content/uploads/2018/03/img_techinfo-61.png)
![](https://www.nfk-jp.com/wp-content/uploads/2018/03/img_techinfo-62.png)
![](https://www.nfk-jp.com/wp-content/uploads/2018/03/img_techinfo-63.png)
![](https://www.nfk-jp.com/wp-content/uploads/2018/03/img_techinfo-64.png)

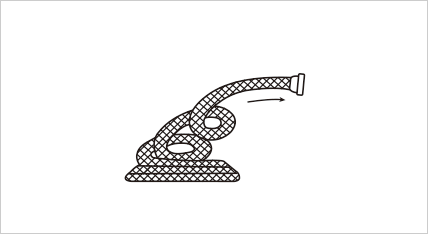

ロール巻にしたホースの一方を、引っ張って使用しないで下さい。

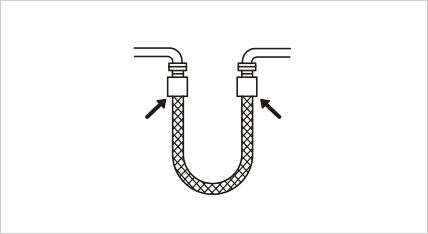

回転ジョイントを取付けて、チューブをねじらないようにしてください。
![](https://www.nfk-jp.com/wp-content/uploads/2018/03/img_techinfo-71.png)
![](https://www.nfk-jp.com/wp-content/uploads/2018/03/img_techinfo-72.png)

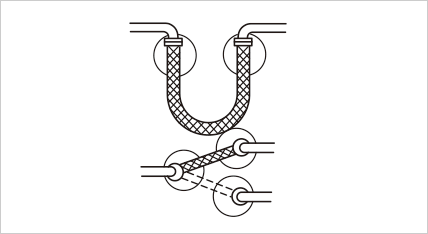

チューブの取り付け部分に回転運動を伝えると、チューブがねじれます。

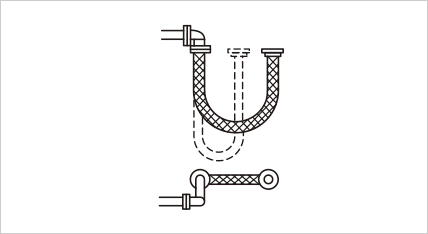

チューブの取付は、運動方向に対して常に平行になるように取付けてください。
![](https://www.nfk-jp.com/wp-content/uploads/2018/03/img_techinfo-81.png)
![](https://www.nfk-jp.com/wp-content/uploads/2018/03/img_techinfo-82.png)

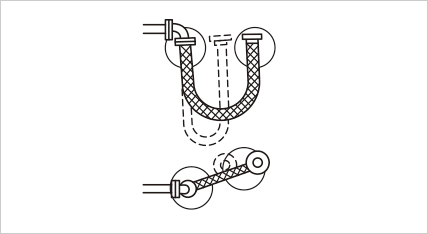

チューブを取付の時に両端が運動方向と違った位置の場合は、ネジレを起こします。
