NK-3100

標準フランジ式フレキシブルホース

図面ダウンロード

用途

配管誤差調整・変位吸収
※ねじれは吸収できません。

特徴

専用カラーをチューブに溶接して、フランジを取り付けています。
国土交通省の仕様にも対応。
※ANSI・DIN対応可能
適用チューブ:STD
口径:15A~250A 長さ:最短長さ別記〜3M
※長さについてはご相談下さい。

製品素材

①チューブ SUS304・SUS316L
②ブレード SUS304
③カラー SUS304・SUS316L
④ルーズフランジ SS400・SUS304・SUS316L・絶縁コート

製作最短面間

15A〜65A=100mm
80A〜125A=150mm
150A〜200A=200mm
250A=250mm

鋼種類一覧を見る

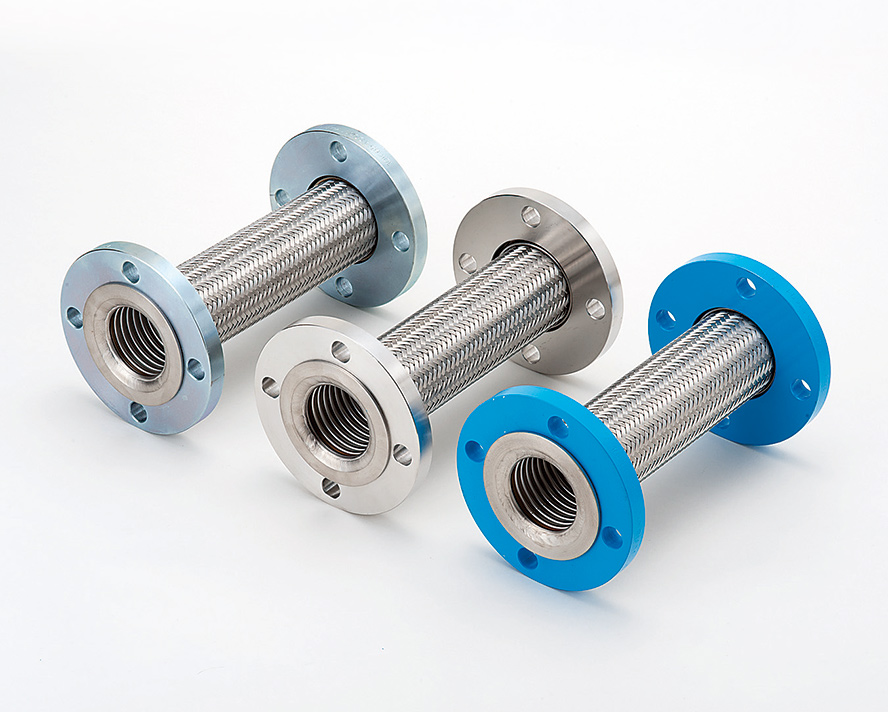

製品パターン

①炭素鋼継手

規格:JIS・JPI・ANSI・DIN その他特殊フランジ
適用流体:水・油・空気・薬品・蒸気
※ステンレスを腐蝕させない流体に限る。
使用温度:-10~300℃
※シール材考慮せず。
使用圧力:0.1~1.0MPa
※圧力が高い場合はご相談下さい。

②ステンレス鋼継手

規格:JIS・JPI・ANSI・DIN その他特殊フランジ
適用流体:水・油・空気・薬品・蒸気
※ステンレスを腐蝕させない流体に限る。
使用温度:-40~450℃
※シール材考慮せず。
使用圧力:0.1~1.0MPa
※圧力が高い場合はご相談下さい。

③絶縁コート継手

規格:JIS
適用流体:給水・給湯(上水・中水)
使用温度:-10~80℃
使用圧力:0.1~1.0MPa

※継手材質はご使用条件に合わせて選定をお願いします。

オプション

ガードスプリング(GS)

ガードスプリング参考画像

フレキ部の両端や全長にスプリングを装着することにより、曲げ半径の補正や、外的応力の緩和に効果があります。
例)NK-3100-GS/SS400

ガラスクロス(GB)

ガラスクロス参考画像

編成ガラス繊維をフレキ部に外装することにより、フレキ内部や、外部からの熱影響を緩和することが出来ます。
例)NK-3100-GB/SUS304

エアロフレックス®(AF)

エアロフレックス参考画像

装着することによって、フレキシブルホースの結露防止に効果があります。
例)NK-3100-AF/SUS304
